Hausautomatisierung selbst gebaut

Full Power & Master Control

Hausautomatisierung selbst gebaut

Full Power & Master Control

Funksteckdosen sinnvoll ansteuern

Frieder Grießhammer

Motivation

Ich wollte einen

'Ich verlasse jetzt das Haus'-Knopf

der alle meine Geräte kontrolliert abschaltet.

→ Full Power & Master Control ←

Warum eigentlich Funksteckdosen?

Galvanische Trennung → keine Brummschleifen
Dezentral einsetzbar; leicht zu verteilen → kein Kabelsalat

Strom + Hasi = Feuerball

Hardware/Bauteile

ESP8266 12E — µ-Controller
- 80MHz; 96 KiB RAM; 16 GPIO; WiFi; Arduino kompatibel
- ca. 3-5 €
FS1000A — 433 MHz Sender
- ca. 1-3 €
Brennenstuhl RCS 1000 N — Funksteckdosen
- 3er Set: ca. 15-20 €
RGB-LED, normale LEDs, Widerstände, Draht

Versuchsaufbau

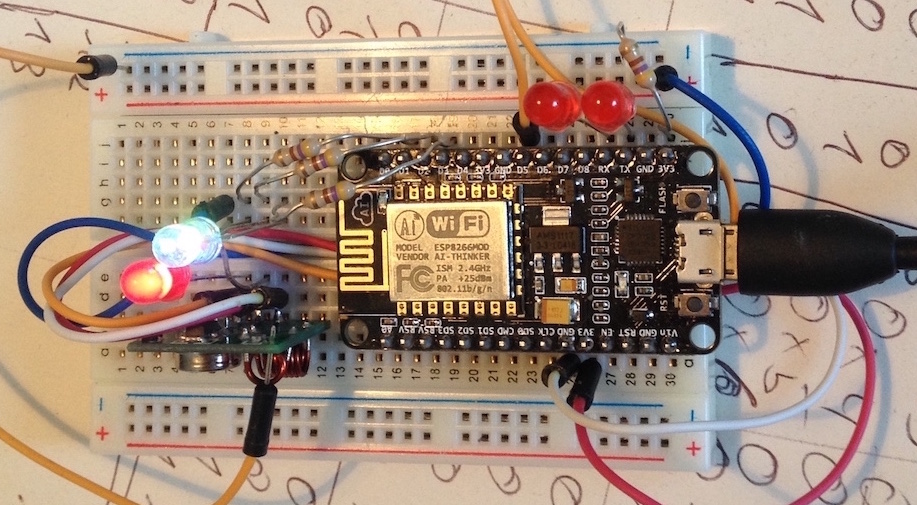

Breadboard

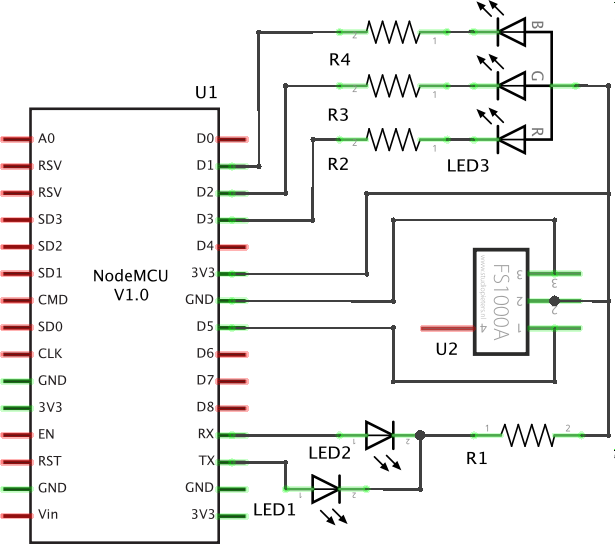

Schaltplan

Schaltplan

Software

Cable
- Text-Funktionen
- Logging auf der seriellen Konsole
Shell
- Kommandozeile
- Andere Module können Kommandos registrieren

Flash
- Speichern & laden der Konfiguration
- WiFi; Hostname; Steckdosen
Cover
- Netzwerk
- Wiedereinwahl beim Verlust der Verbindung

Software II

Light
- Ansteuern der RGB-Led
- Zwischen Farben faden; blinken
Power
- Ansteuern der Funksteckdosen
- Bitbanging für den 433MHz Sender

Serve
- Webserver liefert eine statische HTML-Seite
- Bisschen JavaScript drum rum ruft das eigene Backend auf

Master Control

Python Programm das lokal auf dem Rechner läuft

Steuert die Funksteckdosen in Verbindung interner Dinge
Es lassen sich Abhängigkeiten definieren:
- Erst Strom an, bevor man versucht die Festplatte zu entsperren
- Erst die Festplatte aushängen, dann den Strom dazu ausmachen

Genug Inhalt für einen weiteren Vortrag..

Demo

Quellcode/Links

Full Power
- github.com/spookey/full_power
- der-beweis.de/build/full_power
Master Control
- github.com/spookey/master_control
- der-beweis.de/build/master_control
